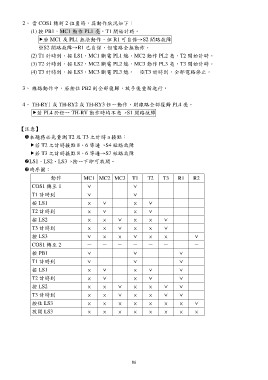

2、 當 COS1 轉到 2 位置時，其動作狀況如下：
(1) 按 PB1，MC1 動作 PL1 亮，T1 開始計時。
若 MC1 及 PL1 無法動作、但 R1 可自保→S2 開路故障
※S2 開路故障→R1 已自保，但電路全無動作。
(2) T1 計時到，按 LS1，MC1 斷電 PL1 熄，MC2 動作 PL2 亮，T2 開始計時。
(3) T2 計時到，按 LS2，MC2 斷電 PL2 熄，MC3 動作 PL3 亮，T3 開始計時。
(4) T3 計時到，按 LS3，MC3 斷電 PL3 熄。 ※T3 計時到，全部電路停止。
3、 線路動作中，若按住 PB2 則全部復歸，放手後重新進行。
4、 TH-RY1 或 TH-RY2 或 TH-RY3 任一動作，則線路全部復歸 PL4 亮。
若 PL4 於任一 TH-RY 動作時均不亮→S1 開路故障
【注意】
本題務必先量測 T2 及 T3 之計時 a 接點：
若 T2 之計時接點 8、6 導通→S4 短路故障
若 T3 之計時接點 8、6 導通→S7 短路故障
LS1、LS2、LS3→按一下即可放開。
時序圖：
動作 MC1 MC2 MC3 T1 T2 T3 R1 R2
COS1 轉至 1 ˇ ˇ
T1 計時到 ˇ ˇ
按 LS1 ס ס
T2 計時到 ס ס
按 LS2 × ×ˇ× ×ˇ
T3 計時到 × ×ˇ× ×ˇ
按 LS3 ˇ× ×ˇ× × ˇ
COS1 轉至 2 －－－－－－ －
按 PB1 ˇ ˇ ˇ
T1 計時到 ˇ ˇ ˇ
按 LS1 ס ס ˇ
T2 計時到 ס ס ˇ
按 LS2 × × ˇ × × ˇˇ
T3 計時到 × × ˇ × × ˇˇ
按住 LS3 × × × × × × ×ˇ
放開 LS3 ××××××××
