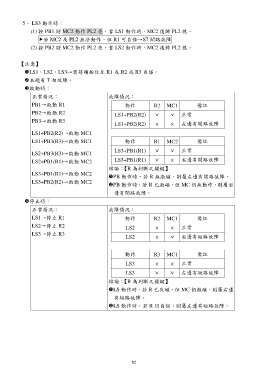

5、 LS3 動作時：
(1) 按 PB1 則 MC2 動作 PL2 亮，當 LS1 動作時，MC2 復歸 PL2 熄。
若 MC2 及 PL2 無法動作、但 R1 可自保→S7 開路故障
(2) 按 PB2 則 MC2 動作 PL2 亮，當 LS2 動作時，MC2 復歸 PL2 熄。

【注意】
LS1、LS2、LS3→需持續按住至 R1 或 R2 或 R3 自保。
本題有 T 相故障。
啟動時：

正常情況： 故障情況：

PB1→啟動 R1 動作 R2 MC1 備註
PB2→啟動 R2 LS1+PB2(R2)
PB3→啟動 R3 LS1+PB2(R2) ˇ ˇ 正常

× × 左邊有開路故障

LS1+PB2(R2)→啟動 MC1

LS1+PB3(R3)→啟動 MC1 動作 R1 MC2 備註

LS2+PB3(R3)→啟動 MC1 LS3+PB1(R1) ˇ ˇ 正常
LS2+PB1(R1)→啟動 MC2
LS3+PB1(R1) ˇ × 右邊有開路故障
LS3+PB1(R1)→啟動 MC2 結論：【R 為判斷之關鍵】
LS3+PB2(R2)→啟動 MC2 PB 動作時，若 R 無激磁，則屬左邊有開路故障。
PB 動作時，若 R 已激磁，但 MC 仍無動作，則屬右

邊有開路故障。

停止時：

正常情況： 故障情況：

LS1→停止 R1 動作 R2 MC1 備註
LS2→停止 R2 LS2
LS3→停止 R3 LS2 × × 正常

× ˇ 右邊有短路故障

動作 R3 MC1 備註

LS3 × × 正常

LS3 ˇ ˇ 左邊有短路故障

結論：【R 為判斷之關鍵】
LS 動作時，若 R 已失磁，但 MC 仍激磁，則屬右邊

有短路故障。
LS 動作時，若 R 仍自保，則屬左邊有短路故障。
