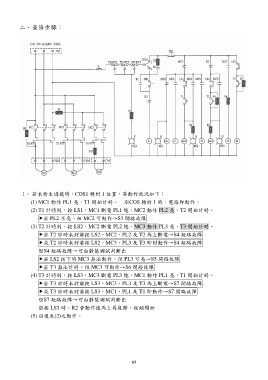

二、查修步驟：

1、 若未發生過載時，COS1 轉到 1 位置，其動作狀況如下：
(1) MC1 動作 PL1 亮，T1 開始計時。 ※COS 轉到 1 時，電路即動作。
(2) T1 計時到，按 LS1，MC1 斷電 PL1 熄，MC2 動作 PL2 亮，T2 開始計時。
若 PL2 不亮、但 MC2 可動作→S3 開路故障
(3) T2 計時到，按 LS2，MC2 斷電 PL2 熄，MC3 動作 PL3 亮，T3 開始計時。
若 T2 計時未到前按 LS2，MC2、PL2 及 T2 馬上斷電→S4 短路故障
或 T2 計時未到前按 LS2，MC3、PL3 及 T3 即刻動作→S4 短路故障
※S4 短路故障→可由靜態測試判斷出
若 LS2 按下時 MC3 無法動作、但 PL3 可亮→S5 開路故障
若 T3 無法計時、但 MC3 可動作→S6 開路故障
(4) T3 計時到，按 LS3，MC3 斷電 PL3 熄，MC1 動作 PL1 亮，T1 開始計時。
若 T3 計時未到前按 LS3，MC3、PL3 及 T3 馬上斷電→S7 開路故障
或 T3 計時未到前按 LS3，MC1、PL1 及 T1 即動作→S7 開路故障
※S7 短路故障→可由靜態測試判斷出
※按 LS3 時，R2 會動作後馬上再復歸，從頭開始
(5) 回復至(2)之動作。
