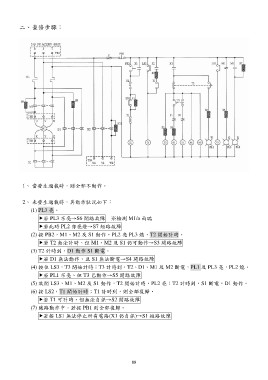

二、查修步驟：

1、 當發生過載時，則全部不動作。
2、 未發生過載時，其動作狀況如下：

(1) PL3 亮。
若 PL3 不亮→S6 開路故障 ※檢測 M1/a 兩端
若此時 PL2 亦亮燈→S7 短路故障

(2) 按 PB2，M1、M2 及 S1 動作，PL2 亮 PL3 熄，T2 開始計時。
若 T2 無法計時、但 M1、M2 及 S1 仍可動作→S3 開路故障

(3) T2 計時到，D1 動作 S1 斷電。
若 D1 無法動作、且 S1 無法斷電→S4 開路故障

(4) 按住 LS3，T3 開始計時；T3 計時到，T2、D1、M1 及 M2 斷電，PL1 及 PL3 亮，PL2 熄。
若 PL1 不亮、但 T3 已動作→S5 開路故障

(5) 放開 LS3，M1、M2 及 S1 動作，T2 開始計時，PL2 亮；T2 計時到，S1 斷電，D1 動作。
(6) 按 LS2，T1 開始計時；T1 計時到，則全部復歸。

若 T1 可計時、但無法自保→S2 開路故障
(7) 線路動作中，若按 PB1 則全部復歸。

若按 LS1 無法停止所有電路(X1 仍自保)→S1 短路故障
