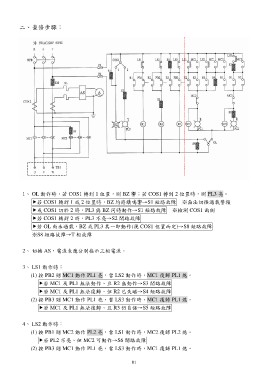

二、查修步驟：

1、 OL 動作時，若 COS1 轉到 1 位置，則 BZ 響；若 COS1 轉到 2 位置時，則 PL3 亮。
若 COS1 轉到 1 或 2 位置時，BZ 均持續鳴響→S1 短路故障 ※無法切換過載警報
或 COS1 切於 2 時，PL3 與 BZ 同時動作→S1 短路故障 ※檢測 COS1 兩側
若 COS1 轉到 2 時，PL3 不亮→S2 開路故障
若 OL 尚未過載，BZ 或 PL3 其一即動作(視 COS1 位置而定)→S8 短路故障
※S8 短路故障→T 相故障

2、 切換 AS，電流表應分別指示三相電流。
3、 LS1 動作時：

(1) 按 PB2 則 MC1 動作 PL1 亮，當 LS2 動作時，MC1 復歸 PL1 熄。
若 MC1 及 PL1 無法動作、且 R2 無動作→S3 開路故障
若 MC1 及 PL1 無法復歸、但 R2 已失磁→S4 短路故障

(2) 按 PB3 則 MC1 動作 PL1 亮，當 LS3 動作時，MC1 復歸 PL1 熄。
若 MC1 及 PL1 無法復歸、且 R3 仍自保→S5 短路故障

4、 LS2 動作時：
(1) 按 PB1 則 MC2 動作 PL2 亮，當 LS1 動作時，MC2 復歸 PL2 熄。
若 PL2 不亮、但 MC2 可動作→S6 開路故障
(2) 按 PB3 則 MC1 動作 PL1 亮，當 LS3 動作時，MC1 復歸 PL1 熄。
