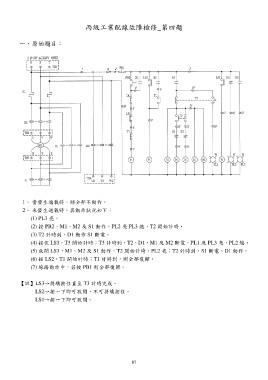

丙級工業配線故障檢修_第四題
一、原始題目：
1、 當發生過載時，則全部不動作。
2、 未發生過載時，其動作狀況如下：
(1) PL3 亮。
(2) 按 PB2，M1、M2 及 S1 動作，PL2 亮 PL3 熄，T2 開始計時。
(3) T2 計時到，D1 動作 S1 斷電。
(4) 按住 LS3，T3 開始計時；T3 計時到，T2、D1、M1 及 M2 斷電，PL1 及 PL3 亮，PL2 熄。
(5) 放開 LS3，M1、M2 及 S1 動作，T2 開始計時，PL2 亮；T2 計時到，S1 斷電，D1 動作。
(6) 按 LS2，T1 開始計時；T1 計時到，則全部復歸。
(7) 線路動作中，若按 PB1 則全部復歸。
【註】LS3→持續按住直至 T3 計時完成。
LS2→按一下即可放開，不可持續按住。
LS1→按一下即可放開。
