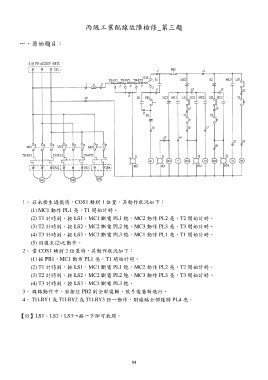

丙級工業配線故障檢修_第三題
一、原始題目：
1、 若未發生過載時，COS1 轉到 1 位置，其動作狀況如下：
(1) MC1 動作 PL1 亮，T1 開始計時。
(2) T1 計時到，按 LS1，MC1 斷電 PL1 熄，MC2 動作 PL2 亮，T2 開始計時。
(3) T2 計時到，按 LS2，MC2 斷電 PL2 熄，MC3 動作 PL3 亮，T3 開始計時。
(4) T3 計時到，按 LS3，MC3 斷電 PL3 熄，MC1 動作 PL1 亮，T1 開始計時。
(5) 回復至(2)之動作。
2、 當 COS1 轉到 2 位置時，其動作狀況如下：
(1) 按 PB1，MC1 動作 PL1 亮，T1 開始計時。
(2) T1 計時到，按 LS1，MC1 斷電 PL1 熄，MC2 動作 PL2 亮，T2 開始計時。
(3) T2 計時到，按 LS2，MC2 斷電 PL2 熄，MC3 動作 PL3 亮，T3 開始計時。
(4) T3 計時到，按 LS3，MC3 斷電 PL3 熄。
3、 線路動作中，若按住 PB2 則全部復歸，放手後重新進行。
4、 TH-RY1 或 TH-RY2 或 TH-RY3 任一動作，則線路全部復歸 PL4 亮。
【註】LS1、LS2、LS3→按一下即可放開。
