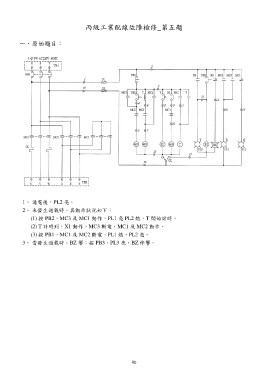

丙級工業配線故障檢修_第五題
一、原始題目：
1、 通電後，PL2 亮。
2、 未發生過載時，其動作狀況如下：
(1) 按 PB2，MC3 及 MC1 動作，PL1 亮 PL2 熄，T 開始計時。
(2) T 計時到，X1 動作，MC3 斷電，MC1 及 MC2 動作。
(3) 按 PB1，MC1 及 MC2 斷電，PL1 熄，PL2 亮。
3、 當發生過載時，BZ 響；按 PB3，PL3 亮，BZ 停響。
