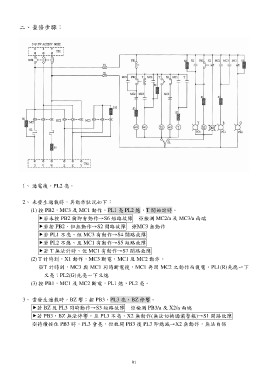

二、查修步驟：

1、 通電後，PL2 亮。
2、 未發生過載時，其動作狀況如下：

(1) 按 PB2，MC3 及 MC1 動作，PL1 亮 PL2 熄，T 開始計時。
若未按 PB2 前即有動作→S6 短路故障 ※檢測 MC2/a 及 MC3/a 兩端
若按 PB2、但無動作→S2 開路故障 ※MC3 無動作
若 PL1 不亮、但 MC3 有動作→S4 開路故障
若 PL2 不熄、且 MC1 有動作→S5 短路故障
若 T 無法計時、但 MC1 有動作→S7 開路故障

(2) T 計時到，X1 動作，MC3 斷電，MC1 及 MC2 動作。
※T 計時到，MC3 與 MC1 同時斷電後，MC1 再因 MC2 之動作而復電，PL1(R)先熄一下
又亮；PL2(G)先亮一下又熄

(3) 按 PB1，MC1 及 MC2 斷電，PL1 熄，PL2 亮。
3、 當發生過載時，BZ 響；按 PB3，PL3 亮，BZ 停響。

若 BZ 及 PL3 同時動作→S3 短路故障 ※檢測 PB3/a 及 X2/a 兩端
若 PB3，BZ 無法停響，且 PL3 不亮、X2 無動作(無法切換過載警報)→S1 開路故障
※持續按住 PB3 時，PL3 會亮，但放開 PB3 後 PL3 即熄減→X2 無動作，無法自保
