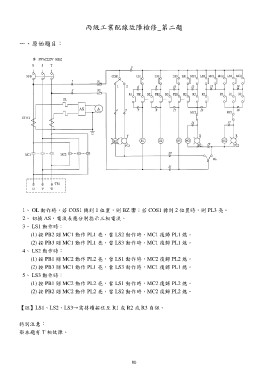

丙級工業配線故障檢修_第二題

一、原始題目：

1、 OL 動作時，若 COS1 轉到 1 位置，則 BZ 響；若 COS1 轉到 2 位置時，則 PL3 亮。
2、 切換 AS，電流表應分別指示三相電流。
3、 LS1 動作時：

(1) 按 PB2 則 MC1 動作 PL1 亮，當 LS2 動作時，MC1 復歸 PL1 熄。
(2) 按 PB3 則 MC1 動作 PL1 亮，當 LS3 動作時，MC1 復歸 PL1 熄。
4、 LS2 動作時：
(1) 按 PB1 則 MC2 動作 PL2 亮，當 LS1 動作時，MC2 復歸 PL2 熄。
(2) 按 PB3 則 MC1 動作 PL1 亮，當 LS3 動作時，MC1 復歸 PL1 熄。
5、 LS3 動作時：
(1) 按 PB1 則 MC2 動作 PL2 亮，當 LS1 動作時，MC2 復歸 PL2 熄。
(2) 按 PB2 則 MC2 動作 PL2 亮，當 LS2 動作時，MC2 復歸 PL2 熄。

【註】LS1、LS2、LS3→需持續按住至 R1 或 R2 或 R3 自保。

特別注意：
※本題有 T 相故障。
