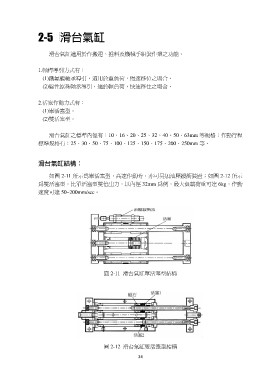

2-5
滑台氣缸適用於作搬運、推料及機械手組裝作業之功能。
1.軸桿導引方式有：
(1)鐵氟龍軸承導引，適用於重負荷，慢速移位之場合。
(2)線性滾珠軸承導引，適於輕負荷，快速移住之場合。
2.活塞作動方式有：
(1)單活塞型。
(2)雙活塞型。
滑台氣缸之標準內徑有：10、16、20、25、32、40、50、63mm 等規格；作動行程
標準規格有：25、30、50、75、100、125、150、175、200、250mm 等。
如圖 2-11 所示為單活塞型，高速作動時，亦可另加油壓緩衝裝置；如圖 2-12 所示
為雙活塞型，比單活塞型雙倍出力，以內徑 32mm 為例，最大負載荷重可達 6kg，作動
速度可達 50~200mm/sec。
圖 2-11 滑台氣缸單活塞型結構
圖 2-12 滑台氣缸雙活塞型結構
