根據設備不同需求，如按裝空閒、位置、作動力、行程等因素，會影響氣缸之固定
方式，下列幾種固定方式可供參考。

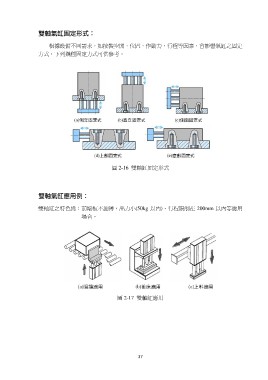

                                         圖 2-16 雙軸缸固定形式
雙軸缸之特色為：前端板不旋轉，出力小(50kg 以內)、行程限制在 200mm 以內等應用

                        場合。

                                            圖 2-17 雙軸缸應用

                                                                   37
