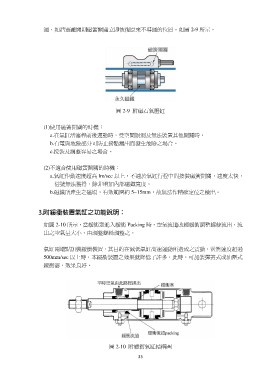

通，如活塞離開則磁簧開關立即恢復原來不導通的位置。如圖 2-9 所示。

                                        圖 2-9 附磁石氣壓缸
(1)使用磁簧開關的時機：

   a.在氣缸活塞桿前後運動時，受空間限制及無法裝置其他開關時。
   b.有電與危險部分可防止接點漏出而發生危險之場合。
   c.按裝及調整容易之場合。
(2)不適合使用磁簧開關的時機：
   a.氣缸作動速度超高 lm/sec 以上，不適於氣缸行程中間按裝磁簧開關，速度太快，

      信號無法獲得，除非增加內部磁鐵寬度。
   b.磁鐵所產生之磁場，有效範圍約 5~15mm，故無法作精確定位之檢出。

如圖 2-10 所示，當緩衝塞進入緩衝 Packing 時，空氣流道改經緩衝調整螺絲流出，流
出之空氣量大小，由調整螺絲調整之。
氣缸兩端點加裝緩衝裝置，其目的在減低氣缸高速運動所造成之震動，當然速度超過
500mm/sec 以上時，本緩衝裝置之效果就降低了許多，此時，可加裝彈簧式或油壓式
緩衝器，效果良好。

                                    圖 2-10 附緩衝氣缸結構圖

                                                               33
