2-6

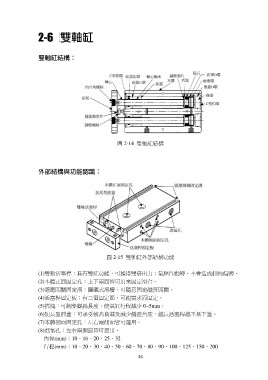

圖 2-14 雙軸缸結構
圖 2-15 雙軸缸外部結構功能
(1)雙軸活塞桿：具有雙缸功能，可獲得雙倍出力；氣壓作動時，不會造成側向偏轉。
(2)本體正面固定孔：上下兩面皆可用來固定滑台。
(3)感應開關固定溝：隱藏式溝槽，可隨意固定磁簧開關。
(4)活塞桿固定板：有三個固定面，可視需求而固定。
(5)擋塊：可調整螺絲長度，使氣缸行程減少 0~5mm。
(6)加長型前蓋：可承受較高負載及減少偏差角度，越長活塞桿越不易下垂。
(7)本體側面固定孔：左右兩側面皆可選用。
(8)進氣孔：左右兩側面皆可選用。
內徑(mm)：10、16、20、25、32
行程(mm)：10、20、30、40、50、60、70、80、90、100、125、150、200
