2-7

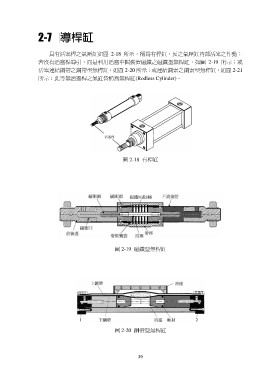

      具有活塞桿之氣壓缸如圖 2-18 所示，稱為有桿缸，反之氣壓缸內部活塞之作動；
若沒有活塞桿導引，而是利用活塞中間裝置磁鐵之磁鐵型無桿缸，如圖 2-19 所示；或
活塞連結鋼帶之鋼帶型無桿缸，如圖 2-20 所示；或連結鋼索之鋼索型無桿缸，如圖 2-21
所示；此等無活塞桿之氣缸皆稱為無桿缸(Rodless Cylinder)。

                                               圖 2-18 有桿缸

                                          圖 2-19 磁鐵型無桿缸

                                          圖 2-20 鋼帶型無桿缸
