2-4

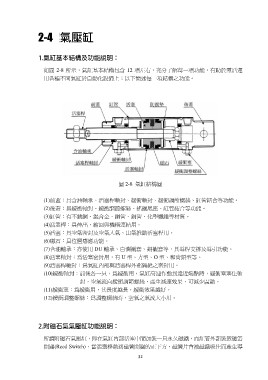

如圖 2-8 所示，氣缸基本結構包含 12 項左右，充分了解每一項功能，有助於靈活運
用各種不同氣缸於自動化設備上；以下簡述每一項結構之功能。

圖 2-8 氣缸結構圖
(1)前蓋：具含油軸承、活塞桿軸封、緩衝軸封、緩衝調節螺絲、缸管結合等功能。
(2)後蓋：具緩衝軸封、緩衝調節螺絲、搖擺尾座、缸管結合等功能。
(3)缸管：有不銹鋼、鋁合金、鋼管、銅管、化學纖維等材質。
(4)活塞桿：具伸出、縮回與機構連結用。
(5)活塞：具空氣密封及空氣入氣、出氣推動活塞桿用。
(6)磁石：具位置感應功能。
(7)含油軸承：亦使用 DU 軸承、自潤襯套、銅襯套等，具導桿支撐及導引功能。
(8)活塞軸封：為活塞密封用，有 U 型、方型、O 型、和尚頭型等。
(9)活塞桿軸封：為氣缸內部與活塞桿外部隔絕之密封用。
(10)緩衝軸封：前後各一只，為緩衝用，氣缸高速作動到達近端點時，緩衝塞塞住軸

封，空氣流向緩衝調節螺絲，產生減速效果，可減少震動。
(11)緩衝塞：為緩衝用，其長度越長，緩衝效果越好。
(12)緩衝調整螺絲：為調整螺絲時，空氣之氣流大小用。

所謂附磁石氣壓缸，即在氣缸內部活塞中間加裝一只永久磁鐵，而缸管外部裝置磁簧
開關(Reed Switch)，當活塞移動到磁簧開關的正下方，磁簧片會被磁鐵吸住而產生導
