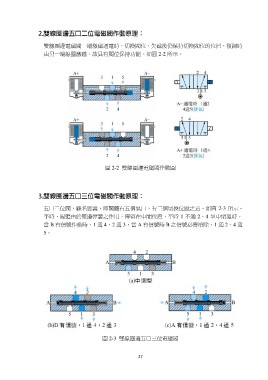

雙線圈邊電磁閥一端激磁通電時，切換閥位，失磁後仍保持切換閥位的位置，復歸時
由另一端線圈激磁，故具有閥位保持功能。如圖 2-2 所示。
圖 2-2 雙線圈邊電磁閥作動圖
五口三位閥，顧名思義，即閥體有五個氣口，有三個切換位置之意。如圖 2-3 所示。
平時，閥體由於雙邊彈簧之作用，停留在中間位置，平時 1 不通 2、4 呈中閉型時，
當 B 有信號作動時，1 通 4、2 通 3，當 A 有信號時 B 之信號必需消除，1 通 2、4 通
5。
圖 2-3 雙線圈邊五口三位電磁閥
27
