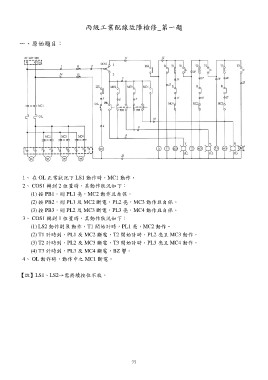

丙級工業配線故障檢修_第一題

一、原始題目：

1、 在 OL 正常狀況下 LS1 動作時，MC1 動作。
2、 COS1 轉到 2 位置時，其動作狀況如下：

(1) 按 PB1，則 PL1 亮，MC2 動作且自保。
(2) 按 PB2，則 PL1 及 MC2 斷電，PL2 亮，MC3 動作且自保。
(3) 按 PB3，則 PL2 及 MC3 斷電，PL3 亮，MC4 動作且自保。
3、 COS1 轉到 1 位置時，其動作狀況如下：
(1) LS2 動作則 R 動作，T1 開始計時，PL1 亮，MC2 動作。
(2) T1 計時到，PL1 及 MC2 斷電，T2 開始計時，PL2 亮且 MC3 動作。
(3) T2 計時到，PL2 及 MC3 斷電，T3 開始計時，PL3 亮且 MC4 動作。
(4) T3 計時到，PL3 及 MC4 斷電，BZ 響。
4、 OL 動作時，動作中之 MC1 斷電。
【註】LS1、LS2→需持續按住不放。
