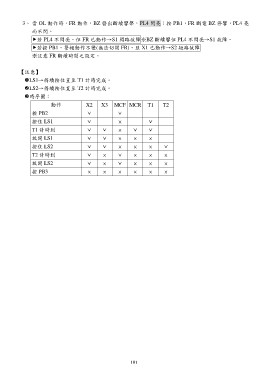

Page 103 -

3、 當 OL 動作時，FR 動作，BZ 發出斷續響聲，PL4 閃亮；按 PB1，FR 斷電 BZ 停響，PL4 亮
而不閃。
若 PL4 不閃亮、但 FR 已動作→S1 開路故障※BZ 斷續響但 PL4 不閃亮→S1 故障。
若按 PB1、警報動作不變(無法切開 FR)、且 X1 已動作→S2 短路故障
※注意 FR 斷續時間之設定。

【注意】

LS1→持續按住直至 T1 計時完成。

LS2→持續按住直至 T2 計時完成。

時序圖：

動作 X2 X3 MCF MCR T1 T2

按 PB2 ˇˇ ˇ ˇ
ˇ ×
按住 LS1 ˇ× × ×
× ×
T1 計時到 ˇˇ × ˇ ×
×
放開 LS1 ˇˇ × × ×

按住 LS2 ˇˇ × ×

T2 計時到 ˇ×ˇ×

放開 LS2 ˇ×ˇ×

按 PB3 ××××

101
