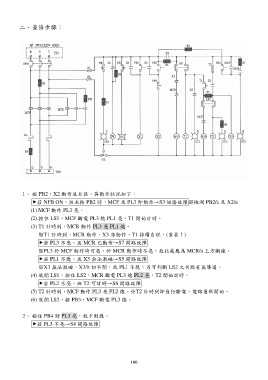

二、查修步驟：

1、 按 PB2，X2 動作且自保，其動作狀況如下：
若 NFB ON、但未按 PB2 時，MCF 及 PL3 即動作→S3 短路故障※檢測 PB2/a 及 X2/a
(1) MCF 動作 PL3 亮。
(2) 按住 LS1，MCF 斷電 PL3 熄 PL1 亮，T1 開始計時。
(3) T1 計時到，MCR 動作 PL3 亮 PL1 熄。
※T1 計時到，MCR 動作，X3 亦動作，T1 持續自保。(重要！)
若 PL3 不亮、且 MCR 已動作→S7 開路故障
※PL3 於 MCF 動作時可亮、於 MCR 動作時不亮，故此處應為 MCR/a 上方斷線。
若 PL1 不熄、且 X3 無法激磁→S5 開路故障
※X3 無法激磁，X3/b 切不開，故 PL1 不熄；另可判斷 LS2 之共點有無導通。
(4) 放開 LS1，按住 LS2，MCR 斷電 PL3 熄 PL2 亮，T2 開始計時。
若 PL2 不亮、但 T2 可計時→S6 開路故障
(5) T2 計時到，MCF 動作 PL3 亮 PL2 熄。※T2 計時到即自行斷電，電路重新開始。
(6) 放開 LS2，按 PB3，MCF 斷電 PL3 熄。

2、 按住 PB4 則 PL3 亮，放手則熄。
若 PL3 不亮→S4 開路故障
