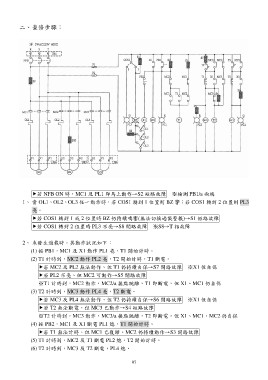

二、查修步驟：

若 NFB ON 時，MC1 及 PL1 即馬上動作→S2 短路故障 ※檢測 PB1/a 兩端
1、 當 OL1、OL2、OL3 任一動作時，若 COS1 轉到 1 位置則 BZ 響；若 COS1 轉到 2 位置則 PL3

亮。
若 COS1 轉到 1 或 2 位置時 BZ 仍持續鳴響(無法切換過載警報)→S1 短路故障
若 COS1 轉到 2 位置時 PL3 不亮→S8 開路故障 ※S8→T 相故障
2、 未發生過載時，其動作狀況如下：
(1) 按 PB1，MC1 及 X1 動作 PL1 亮，T1 開始計時。
(2) T1 計時到，MC2 動作 PL2 亮，T2 開始計時，T1 斷電。

若 MC2 及 PL2 無法動作、但 T1 仍持續自保→S7 開路故障 ※X1 恆自保
若 PL2 不亮、但 MC2 可動作→S5 開路故障
※T1 計時到，MC2 動作，MC2/a 接點跳離，T1 即斷電，但 X1、MC1 仍自保
(3) T2 計時到，MC3 動作 PL4 亮，T2 斷電。
若 MC3 及 PL4 無法動作、但 T2 仍持續自保→S6 開路故障 ※X1 恆自保
若 T2 無法斷電、但 MC3 已動作→S4 短路故障
※T2 計時到，MC3 動作，MC3/a 接點跳離，T2 即斷電，但 X1、MC1、MC2 仍自保
(4) 按 PB2，MC1 及 X1 斷電 PL1 熄，T1 開始計時。
若 T1 無法計時、但 MC1 已復歸、MC2 仍持續動作→S3 開路故障
(5) T1 計時到，MC2 及 T1 斷電 PL2 熄，T2 開始計時。
(6) T2 計時到，MC3 及 T2 斷電，PL4 熄。
