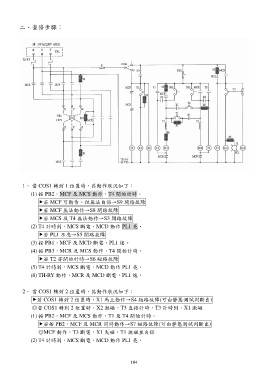

二、查修步驟：

1、 當 COS1 轉到 1 位置時，其動作狀況如下：
(1) 按 PB2，MCF 及 MCS 動作，T4 開始計時。
若 MCF 可動作、但無法自保→S9 開路故障
若 MCF 無法動作→S8 開路故障
若 MCS 及 T4 無法動作→S3 開路故障
(2) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
若 PL1 不亮→S5 開路故障
(3) 按 PB1，MCF 及 MCD 斷電，PL1 熄。
(4) 按 PB3，MCR 及 MCS 動作，T4 開始計時。
若 T2 亦開始計時→S6 短路故障
(5) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
(6) TH-RY 動作，MCR 及 MCD 斷電，PL1 熄。

2、 當 COS1 轉到 2 位置時，其動作狀況如下：
若 COS1 轉到 2 位置時，X1 馬上動作→S4 短路故障(可由靜態測試判斷出)
◎當 COS1 轉到 2 位置時，X2 激磁，T3 直接計時，T3 計時到、X1 激磁
(1) 按 PB2，MCF 及 MCS 動作，T1 及 T4 開始計時。
若按 PB2，MCF 及 MCR 同時動作→S7 短路故障(可由靜態測試判斷出)
◎MCF 動作，T3 斷電，X1 失磁，T1 激磁並自保
(2) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
