丙級工業配線故障檢修_第七題

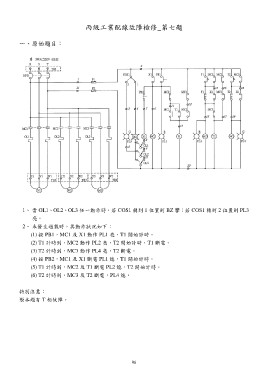

一、原始題目：

1、 當 OL1、OL2、OL3 任一動作時，若 COS1 轉到 1 位置則 BZ 響；若 COS1 轉到 2 位置則 PL3
亮。

2、 未發生過載時，其動作狀況如下：
(1) 按 PB1，MC1 及 X1 動作 PL1 亮，T1 開始計時。
(2) T1 計時到，MC2 動作 PL2 亮，T2 開始計時，T1 斷電。
(3) T2 計時到，MC3 動作 PL4 亮，T2 斷電。
(4) 按 PB2，MC1 及 X1 斷電 PL1 熄，T1 開始計時。
(5) T1 計時到，MC2 及 T1 斷電 PL2 熄，T2 開始計時。
(6) T2 計時到，MC3 及 T2 斷電，PL4 熄。

特別注意：
※本題有 T 相故障。
