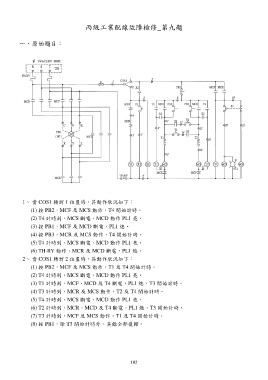

丙級工業配線故障檢修_第九題

一、原始題目：

1、 當 COS1 轉到 1 位置時，其動作狀況如下：
(1) 按 PB2，MCF 及 MCS 動作，T4 開始計時。
(2) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
(3) 按 PB1，MCF 及 MCD 斷電，PL1 熄。
(4) 按 PB3，MCR 及 MCS 動作，T4 開始計時。
(5) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
(6) TH-RY 動作，MCR 及 MCD 斷電，PL1 熄。

2、 當 COS1 轉到 2 位置時，其動作狀況如下：
(1) 按 PB2，MCF 及 MCS 動作，T1 及 T4 開始計時。
(2) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
(3) T1 計時到，MCF、MCD 及 T4 斷電，PL1 熄，T3 開始計時。
(4) T3 計時到，MCR 及 MCS 動作，T2 及 T4 開始計時。
(5) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
(6) T2 計時到，MCR、MCD 及 T4 斷電，PL1 熄，T3 開始計時。
(7) T3 計時到，MCF 及 MCS 動作，T1 及 T4 開始計時。
(8) 按 PB1，除 T3 開始計時外，其餘全部復歸。
