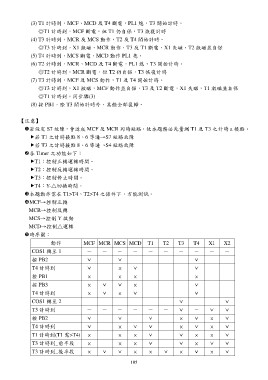

(3) T1 計時到，MCF、MCD 及 T4 斷電，PL1 熄，T3 開始計時。
◎T1 計時到，MCF 斷電，但 T1 仍自保，T3 恢復計時
(4) T3 計時到，MCR 及 MCS 動作，T2 及 T4 開始計時。
◎T3 計時到，X1 激磁，MCR 動作，T3 及 T1 斷電，X1 失磁，T2 激磁並自保
(5) T4 計時到，MCS 斷電，MCD 動作 PL1 亮。
(6) T2 計時到，MCR、MCD 及 T4 斷電，PL1 熄，T3 開始計時。
◎T2 計時到，MCR 斷電，但 T2 仍自保，T3 恢復計時
(7) T3 計時到，MCF 及 MCS 動作，T1 及 T4 開始計時。
◎T3 計時到，X1 激磁，MCF 動作並自保，T3 及 T2 斷電，X1 失磁，T1 激磁並自保
◎T1 計時到，同步驟(3)
(8) 按 PB1，除 T3 開始計時外，其餘全部復歸。
【注意】
若設定 S7 故障，會造成 MCF 及 MCR 同時短路，故本題務必先量測 T1 及 T3 之計時 a 接點。
若 T1 之計時接點 8、6 導通→S7 短路故障
若 T3 之計時接點 8、6 導通→S4 短路故障
各 Timer 之功能如下：
T1：控制正轉運轉時間。
T2：控制反轉運轉時間。
T3：控制停止時間。
T4：Y-△切換時間。
本題動作需在 T1>T4、T2>T4 之條件下，方能測試。
MCF→控制正轉
MCR→控制反轉
MCS→控制 Y 啟動
MCD→控制△運轉
時序圖：
動作 MCF MCR MCS MCD T1 T2 T3 T4 X1 X2
COS1 轉至 1 －－－－－－－－－－
按 PB2 ˇˇ ˇ
T4 計時到 ˇ ס ˇ
按 PB1 × ×× ×
按 PB3 × ˇˇ × ˇ
T4 計時到 סס ˇ
COS1 轉至 2 －－－－－－ˇ－－ˇ
T3 計時到 －－－－－－ˇ－ˇˇ
按 PB2 ˇˇˇ סס
T4 計時到 ˇ × ˇˇ × ˇ × ˇ
T1 計時到(T1 需>T4) × × ×ˇ ˇ× ס
T3 計時到_前半段 × × ×ˇ ˇ × ˇˇ
T3 計時到_後半段 × ˇ ˇ × × ˇ × ˇ × ˇ
