丙級工業配線故障檢修_第八題

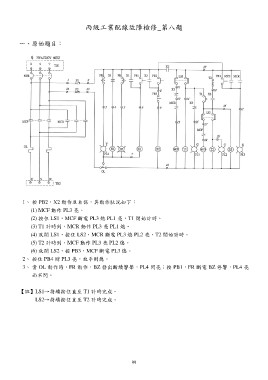

一、原始題目：

1、 按 PB2，X2 動作且自保，其動作狀況如下：
(1) MCF 動作 PL3 亮。
(2) 按住 LS1，MCF 斷電 PL3 熄 PL1 亮，T1 開始計時。
(3) T1 計時到，MCR 動作 PL3 亮 PL1 熄。
(4) 放開 LS1，按住 LS2，MCR 斷電 PL3 熄 PL2 亮，T2 開始計時。
(5) T2 計時到，MCF 動作 PL3 亮 PL2 熄。
(6) 放開 LS2，按 PB3，MCF 斷電 PL3 熄。

2、 按住 PB4 則 PL3 亮，放手則熄。
3、 當 OL 動作時，FR 動作，BZ 發出斷續響聲，PL4 閃亮；按 PB1，FR 斷電 BZ 停響，PL4 亮

而不閃。

【註】LS1→持續按住直至 T1 計時完成。
LS2→持續按住直至 T2 計時完成。
