CH-CPLD 補充教材

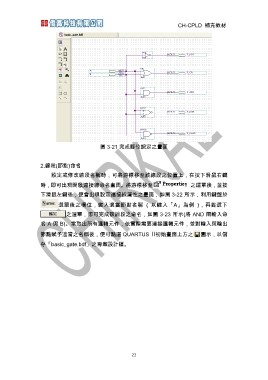

圖 3-21 完成腳位說定之畫面

2.線段(節點)命名

設定或修改線段名稱時，可將游標移至該線段之位置上，在按下滑鼠右鍵

時，即可出現開啟連接線命名畫面。將游標移至 之選單後，並按

下滑鼠左鍵後，便會出現設定連接線屬性之畫面，如圖 3-22 所示，利用鍵盤於

選單後之欄位，鍵入適當節點名稱 ( 以鍵入「A」為例 )，再點選下

之選單，即可完成該線段之命名，如圖 3-23 所示(將 AND 閘輸入命

名 A 與 B)。當取出所有邏輯元件，依實際需要連接邏輯元件，並對輸入與輸出

節點賦予適當之名稱後，便可點選 QUARTUS Ⅱ初始畫面上方之 圖示，以儲

存「basic_gate.bdf」之專案設計檔。

22
