三、電路編譯

在完成專案設計之邏輯電路繪製後，便可執行專案設計之電路編譯工作，專
案設計之電路編譯工作，可藉由點選 QUARTUS Ⅱ初始畫面右上方之 圖示來
完成，當點選 之圖示後，QUARTUS Ⅱ會先儲存專案設計檔後，並直接進行
專案設計之電路編譯。若電路編譯過程無錯誤 (Error) 訊息出現，在經過一段時
間後，便會顯示專案設計電路編譯完成之畫面，如圖 3-24 所示，最後點選

選單，即可完成專案之電路編譯。
當執行專案設計之電路編譯時，若在訊息視窗出現紅色字體時，表示專案設
計檔有錯誤發生，以紅色字體顯示錯誤訊息，此時必須檢視錯誤訊息所代表之意
義，仔細修改專案設計之錯誤後，再重新執行電路編譯工作，直到沒有錯誤訊息
為止。在訊息視窗出現藍色字體時，則表示警告 (Warning) 訊息，只要確認這
些警告訊息沒有影響專案設計之邏輯功能，便可忽視這些警告訊息。

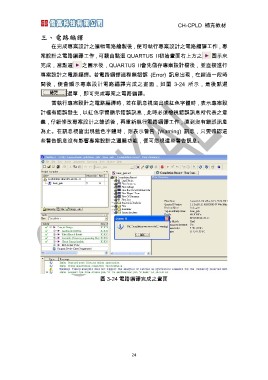

圖 3-24 電路編譯完成之畫面
