CH-CPLD 補充教材

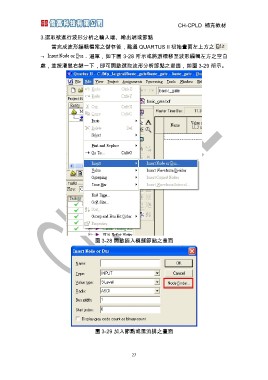

3.選取欲進行波形分析之輸入端、輸出端或節點
當完成波形編輯檔案之儲存後，點選 QUARTUS II 初始畫面左上方之
→ 選單，如下圖 3-28 所示或將游標移至波形編輯左方之空白
處，並按滑鼠右鍵一下，即可開啟選取波形分析節點之畫面，如圖 3-29 所示。
圖 3-28 開啟插入模擬節點之畫面
圖 3-29 加入節點或匯流排之畫面
27
