CH-CPLD 補充教材
(二) 邏輯元件之連接

當取出所需之邏輯元件後，必須依實際需求來連接邏輯元件，以繪製出完整
之數位電路。而繪製邏輯元件連接線之操作，可採用下列兩種方法：
1. 點選電路編輯器工具列之直 ( 角 ) 線 畫線模式 ( 視窗將會出現 符
號隨著游標移動 )，將游標移至連接線之起點位置，接著保持按下滑鼠左鍵，並
拖曳滑鼠至連線之終點位置，在放開滑鼠左鍵，即可完成一條邏輯元件之連接線。
2. 若在 之模式下，移動游標至欲連接邏輯元件之起點，若在該端點出現
之符號時，則可保持按下滑鼠左鍵，並拖曳滑鼠至欲連線之終點位置，在放開滑
鼠左鍵後，亦可即完成一條邏輯元件之連接線。

利用上述之方法，依實際電路連接之需要，逐一完成邏輯元件之連接，而完

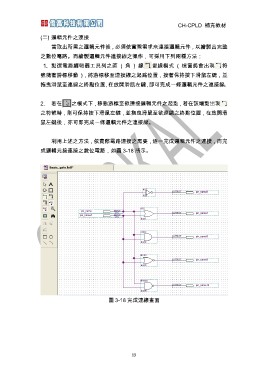

成邏輯元接連接之數位電路，如圖 3-18 所示。

圖 3-18 完成連線畫面

19
