CH-CPLD 補充教材

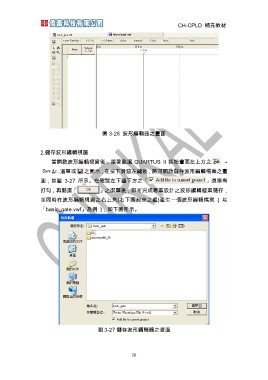

圖 3-26 波形編輯器之畫面

2.儲存波形編輯視窗

當開啟波形編輯視窗後，接著點選 QUARTUS II 初始畫面左上方之 →

選單或 之圖示，在按下滑鼠左鍵後，將可開啟儲存波形編輯檔案之畫

面，如圖 3-27 所示。在確認左下圖下方之「 」選單有

打勾，再點選「 」之選單後，即可完成專案設計之波形編輯檔案儲存，

並同時在波形編輯視窗之右上角(右下圈起來之處)產生一個波形編輯檔案 ( 以

「basic_gate.vwf」為例 )，如下圖所示。

圖 3-27 儲存波形編輯器之畫面

26
