CH-CPLD 補充教材

z 欲取出多個相同之邏輯元件時，於選取相關邏輯元件後，若在取出邏輯

元件畫面之 選單打勾，在按下 選單

後，便可進入重複選取邏輯元件之狀態 ( 視窗將會出現所選取元件符

號之圖示隨著游標移動 )，此時只要輕點滑數左鍵一下，便可在電路編

輯視窗重複選取該邏輯元件一次。在選取實際所需之邏輯元件數量後，

可直接按下鍵盤之「ESC」，便可離開重複選取邏輯元件之狀態。
z 若利用滑鼠選擇已取出之邏輯元件 ( 可選取單一或一群邏輯元件 )，

亦可利用點選「Copy」選單後，再點選「Paste」選單來複製邏輯元件。

另外一種快速複製邏輯元件之方法，可在選取相關邏輯元件後，按住鍵

盤「Ctrl」之同時，以滑鼠左鍵由邏輯元件拖曳出來。
z input，output、VCC、GND 分別代表輸入接腳、輸出接腳、正電源、

接地等

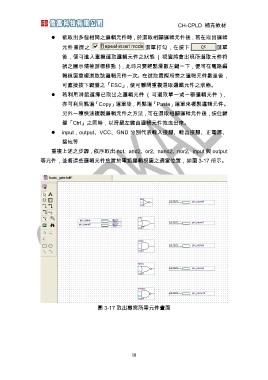

重複上述之步驟，依序取出 not、and2、or2、nand2、nor2、input 與 output

等元件，並將這些邏輯元件放置於電路編輯視窗之適當位置，如圖 3-17 所示。

圖 3-17 取出專案所需元件畫面
