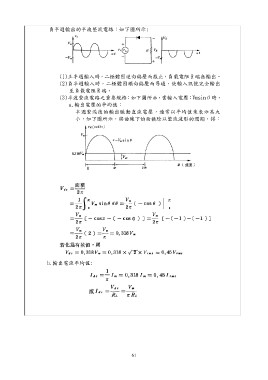

負半週輸出的半波整流電路：如下圖所示:

(1)正半週輸入時，二極體因逆向偏壓而截止，負載電阻 R 端無輸出。
(2)負半週輸入時，二極體因順向偏壓而導通，使輸入訊號完全輸出

至負載電阻 R 端。
(3)半波整流電路之重要規格：如下圖所示，當輸入電壓：Vmsinθ時，

a.輸出電壓的平均值：
半週整流後的輸出脈動直流電壓，通常以平均值來表示其大
小，如下圖所示，將曲線下的面積除以整流波形的週期，得：

b.輸出電流平均值:
