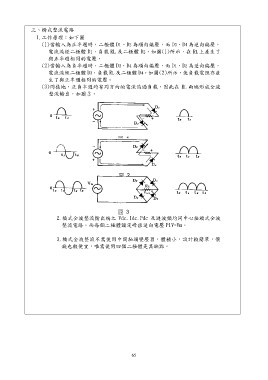

三、橋式整流電路
1.工作原理：如下圖
(1)當輸入為正半週時，二極體 D1、D2 為順向偏壓，而 D3、D4 為逆向偏壓，
電流流經二極體 D1，負載 RL 及二極體 D2，如圖(1)所示，在 RL 上產生了
與正半週相同的電壓。
(2)當輸入為負半週時，二極體 D3，D4 為順向偏壓，而 D1，D2 為逆向偏壓，
電流流經二極體 D3，負載 RL 及二極體 D4，如圖(2)所示，使負載電阻亦產
生了與正半週相同的電壓。
(3)同樣地，正負半週均有同方向的電流流過負載，因此在 RL 兩端形成全波
整流輸出，如圖３。

圖1

圖2

圖3
2.橋式全波整流輸出端之 Vdc.Idc.Pdc 及漣波頻均同中心抽頭式全波

整流電路。而每個二極體額定峰值逆向電壓 PlV=Vm。
3.橋式全波整流不需使用中間抽頭變壓器，體積小，設計較簡單，價

錢也較便宜，唯需使用四個二極體是其缺點。
