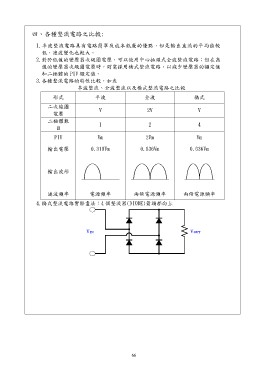

四、各種整流電路之比較:

1.半波整流電路具有電路簡單及成本低廉的優點，但是輸出直流的平均值較
低，漣波變化也較大。

2.對於低值的變壓器次級圈電壓，可以使用中心抽頭式全波整流電路；但在高
值的變壓器次級圈電壓時，則需採用橋式整流電路，以減少變壓器的額定值
和二極體的 PlV 額定值。

3.各種整流電路的特性比較，如表
半波整流、全波整流以及橋式整流電路之比較

形式 半波 全波 橋式

二次線圈 V 2V V
電壓

二極體數 1 2 4
目

PIV Vm 2Vm Vm

輸出電壓 0.318Vm 0.636Vm 0.636Vm

輸出波形

漣波頻率 電源頻率 兩倍電源頻率 兩倍電源頻率

4.橋式整流電路實際畫法：4 個整流器(DIODE)箭頭都向上
