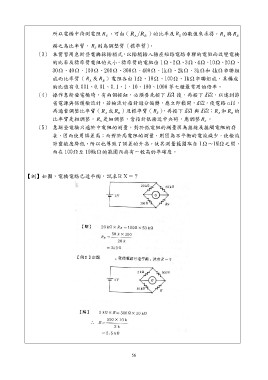

所以電橋中待測電阻 RX ，可由（ RA RB ）的比率及 RS 的數值來求得。 RA 與 RB
稱之為比率臂， RS 則為調整臂（標準臂）。
（3） 本實習用惠斯登電橋採插梢式，以插梢插入插座短路電路串聯的電阻而改變電橋
的比率及標準臂電阻的大小。標準臂的電阻由 1 、2 、3 、4 、10 、20  、
30  、40  、100  、200  、300  、400  、1k  、2k  、3k  和 4k  串聯組
成而比率臂（ RA 及 RB ）電阻各由 1  、10  、100  、1k  串聯組成，其構成
的比值有 0.001、0.01、0.1、1、10、100、1000 等七種最常用的倍率。
（4） 操作惠斯登電橋時，有兩個按鈕，必須要先按下 KG1 後，再按下 KG2，以達到節
省電源與保護檢流計。若檢流計指針過分偏轉，應立即鬆開，KG2，使電路 off，
再適當調整比率臂（ RA 或 RB ）及標準臂（ RS ），再按下 KG1 與 KG2； RA 和 RB 的
比率臂是粗調整， RS 是細調整，當指針很接近中央時，應調整 RS 。
（5） 惠斯登電橋只適於中電阻的測量，對於低電阻的測量因為接線及接觸電阻的存
在，因而使用誤差高；而對於高電阻的測量，則因為不平衡的電流減少，使檢流
計靈敏度降低，所以也導致了誤差的升高。故其測量範圍取自 1  ～1M  之間，
而在 100  至 100k  的範圍內持有一較高的準確度。

【例】如圖，電橋電路已達平衡，試求ＲＸ＝？
