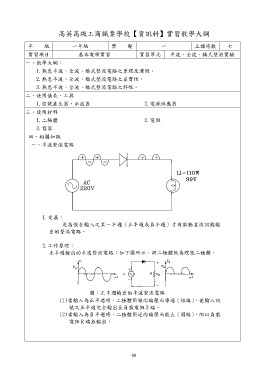

高英高級工商職業學校【資訊科】實習教學大綱

年級 一年級 學期 一 上課時數 七

實習項目 基本電學實習 實習單元 半波、全波、橋式整流實驗

一、教學大綱：

1.熟悉半波、全波、橋式整流電路之原理及運用。

2.熟悉半波、全波、橋式整流電路之差實性。

3.熟悉半波、全波、橋式整流電路之特性。

二、使用儀表、工具

1.信號產生器、示波器 2.電源供應器

三、使用材料

1.二極體 2.電阻

3.電容

四、相關知識

一、半波整流電路

1.定義：
是指僅在輸入之某一半週（正半週或負半週）才有脈動直流訊號輸

出的整流電路。
2.工作原理：

正半週輸出的半波整流電路：如下圖所示，將二極體視為理想二極體。

圖：正半週輸出的半波整流電路
(1)當輸入為正半週時，二極體因順向偏壓而導通（短路），使輸入訊

號之正半週完全輸出至負載電阻 R 端。
(2)當輸入為負半週時，二極體因逆向偏壓而截止（開路），所以負載

電阻 R 端無輸出。
