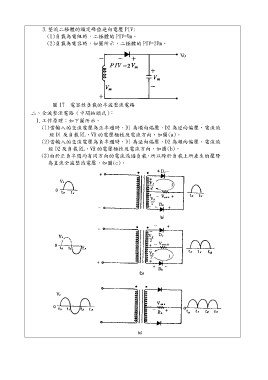

3.整流二極體的額定峰值逆向電壓 PIV:
(1)負載為電阻時，二極體的 PIV=Vm。
(2)負載為電容時，如圖所示，二極體的 PIV=2Vm。

Vo

圖 17 電容性負載的半波整流電路

二、全波整流電路（中間抽頭式）：
1.工作原理：如下圖所示。
(1)當輸入的交流電壓為正半週時，D1 為順向偏壓，D2 為逆向偏壓，電流流
經 D1 及負載 RL，VR 的電壓極性及電流方向，如圖(a)。
(2)當輸入的交流電壓為負半週時，D1 為逆向偏壓，D2 為順向偏壓，電流流
經 D2 及負載 RL，VR 的電壓極性及電流方向，如圖(b)。
(3)由於正負半週均有同方向的電流流過負載，所以跨於負載上所產生的壓降
為直流全波整流電壓，如圖(c)。
