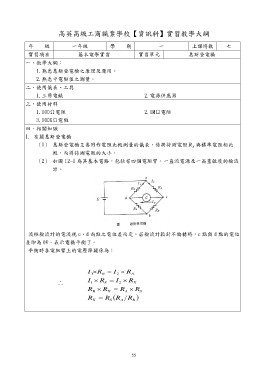

高英高級工商職業學校【資訊科】實習教學大綱

年級 一年級 學期 一 上課時數 七

實習項目 基本電學實習 實習單元 惠斯登電橋

一、教學大綱：

1.熟悉惠斯登電橋之原理及運用。

2.熟悉中電阻值之測量。

二、使用儀表、工具

1.三用電錶 2.電源供應器

三、使用材料

1.100Ω電阻 2.1MΩ電阻

3.100KΩ電阻

四、相關知識

1. 有關惠斯登電橋

（1） 惠斯登電橋主要用作電阻比較測量的儀表，係將待測電阻 RX 與標準電阻相比
較，而得待測電阻的大小。

（2） 如圖 12-1 為其基本電路，包括有四個電阻臂、一直流電源及一高靈敏度的檢流

計。

流經檢流計的電流視 c、d 兩點之電位差而定。若檢流計指針不偏轉時，c 點與 d 點的電位
差即為 0V，表示電橋平衡了。
平衡時各電阻臂上的電壓降關係為：

I 1RB  I2  RA
∴ I1  RS  I2  RX

RB  RX  RA  RS

RX  RS RA RB 
