CH-CPLD 補充教材

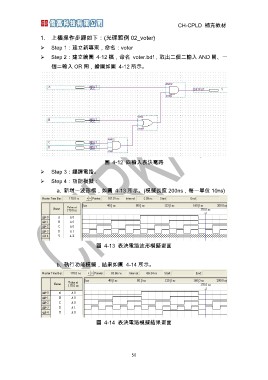

1. 上機操作步驟如下：(光碟範例 02_voter)
¾ Step 1：建立新專案，命名：voter
¾ Step 2：建立繪圖 4-12 檔，命名 voter.bdf，取出二個二輸入 AND 閘、一
個二輸入 OR 閘，繪圖如圖 4-12 所示。
圖 4-12 四輸入表決電路
¾ Step 3：編譯電路。
¾ Step 4：功能模擬：
a. 新增一波形檔，如圖 4-13 所示。(模擬長度 200ns，每一單位 10ns)
圖 4-13 表決電路波形模擬畫面
b. 執行功能模擬，結果如圖 4-14 所示。
圖 4-14 表決電路模擬結果畫面
