CH-CPLD 補充教材

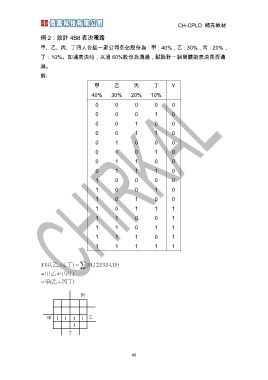

例 2：設計 4Bit 表決電路

甲、乙、丙、丁四人合組一家公司各佔股份為：甲：40%，乙：30%，丙：20%，
丁：10%。如遇表決時，以過 60%股份為通過，試設計一組開關能表決是否通
過。
解:

甲 乙 丙 丁Y
40% 30% 20% 10%

0 0 0 00
0 0 0 10
0 0 1 00
0 0 1 10
0 1 0 00
0 1 0 10
0 1 1 00
0 1 1 10
1 0 0 00
1 0 0 10
1 0 1 00
1 0 1 11
1 1 0 01
1 1 0 11
1 1 1 01
1 1 1 11

Y (甲,乙, 丙, 丁) = ∑ (11,12,13,14,15)

= 甲乙 +甲丙丁
= 甲(乙 + 丙丁)
