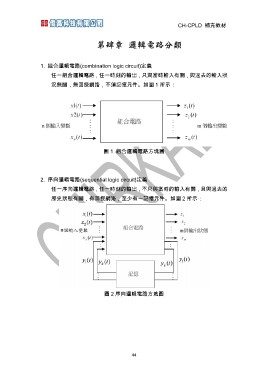

                                                                  CH-CPLD 補充教材

                  第肆章 邏輯電路分類

1. 組合邏輯電路(combination logic circuit)定義
      任一組合邏輯電路，任一時刻的輸出，只與當時輸入有關，與過去的輸入狀
      況無關，無回授網路，不須記憶元件。如圖 1 所示：

                                   圖 1 組合邏輯電路方塊圖
2. 序向邏輯電路(sequential logic circuit)定義

      任一序向邏輯電路，任一時刻的輸出，不只與當時的輸入有關，且與過去的
      歷史狀態有關，有回授網路，至少有一記憶元件。如圖 2 所示：

                                   圖 2 序向邏輯電路方塊圖
