CH-CPLD 補充教材
4.編輯各個輸入節點的邏輯準位
當選取欲加入波形分析之節點後，便可依實際之需求，做一些波形模擬前的
設定。一般步驟包含
z 設定模擬結束時間
z 最小時間刻度後
z 分別編輯各個輸入節點之邏輯準位
(1)設定模擬結束時間：在波形編輯畫面下，點選 QUARTUS II 初始畫面左
上方之 → 選單，即會出現「設定模擬結束時間」畫面，
如圖 3-33 所示。當於 選單後方 2 個欄位，分別設定模擬結束時間與
時間單位後，再點選 之選單後，即可完成模擬結束時間之設定工
作。而系統預設之模擬時間長度為 1μs ，若不欲更改模擬結束時間，則可
省略此步驟。在本範例中因只有兩個輸入，所以輸入 200ns，圖 3-34 所示。

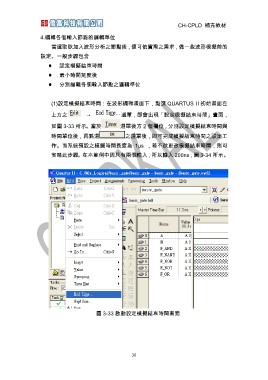

圖 3-33 啟動設定模擬結束時間畫面
30
