CH-CPLD 補充教材

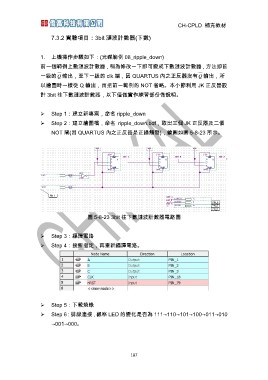

7.3.2 實驗項目：3bit 漣波計數器(下數)

1. 上機操作步驟如下：(光碟範例 08_ripple_down)
前一個範例上數漣波計數器，稍為修改一下即可變成下數漣波計數器，方法即前
一級的 Q 輸出，至下一級的 clk 端，因 QUARTUS 內之正反器沒有 Q 輸出，所
以繪圖時一樣從 Q 輸出，而把前一範例的 NOT 省略。本小節利用 JK 正反器設
計 3bit 往下數漣波計數器，以下僅做實作練習部份做說明。
¾ Step 1：建立新專案，命名 ripple_down
¾ Step 2：建立繪圖檔，命名 ripple_down.bdf，取出三個 JK 正反器及二個

NOT 閘(因 QUARTUS 內之正反器是正緣觸發)，繪圖如圖 5-8-23 所示。

圖 5-8-23 3bit 往下數漣波計數器電路圖
¾ Step 3：編譯電路
¾ Step 4：接腳指定，再重新編譯電路。

¾ Step 5：下載燒錄
¾ Step 6：排線連接，觀察 LED 的變化是否為 111→110→101→100→011→010

→001→000。
