CH-CPLD 補充教材

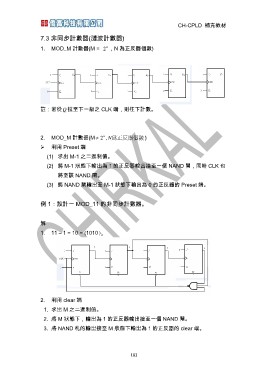

7.3 非同步計數器(漣波計數器)

1. MOD_M 計數器(M = 2n ，N 為正反器個數)

註：若從 Q 拉至下一級之 CLK 端，則往下計數。

2. MOD_M 計數器(M ≠ 2n , N為正反器個數 )
¾ 利用 Preset 端

(1) 求出 M-1 之二進制值。
(2) 將 M-1 狀態下輸出為 1 的正反器輸出接至一個 NAND 閘，同時 CLK 也

將至該 NAND 閘。
(3) 將 NAND 閘輸出至 M-1 狀態下輸出為 0 的正反器的 Preset 端。

例 1：設計一 MOD_11 的非同步計數器。

解
1. 11 – 1 = 10 = (1010 )2

2. 利用 clear 端
1. 求出 M 之二進制值。
2. 將 M 狀態下，輸出為 1 的正反器輸出接至一個 NAND 閘。
3. 將 NAND 札的輸出接至 M 狀態下輸出為 1 的正反器的 clear 端。

183
