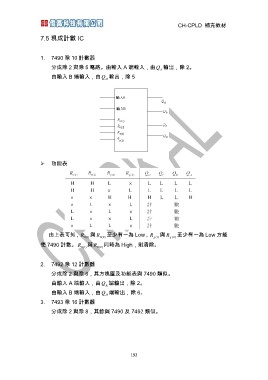

Page 194 -

CH-CPLD 補充教材

7.5 現成計數 IC

1. 7490 除 10 計數器
分成除 2 與除 5 電路。由輸入 A 端輸入，由 QA 輸出，除 2。
由輸入 B 端輸入，由 QD 輸出，除 5

¾ 功能表

由上表可知，R0(1) 與 R0(2) 至少有一為 Low，Rg(1) 與 Rg (2) 至少有一為 Low 方能
使 7490 計數。 R0(1) 與 R0(2) 同時為 High，則清除。
2. 7492 除 12 計數器

分成除 2 與除 6，其方塊圖及功能表與 7490 類似。
由輸入 A 端輸入，由 QA 端輸出，除 2。
由輸入 B 端輸入，由 QD 端輸出，除 6。
3. 7493 除 16 計數器
分成除 2 與除 8，其餘與 7490 及 7492 類似。
