CH-CPLD 補充教材

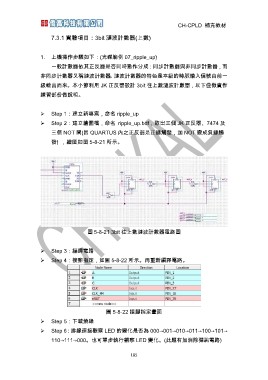

7.3.1 實驗項目：3bit 漣波計數器(上數)

1. 上機操作步驟如下：(光碟範例 07_ripple_up)
一般計數器依其正反器是否同時動作分成：同步計數器與非同步計數器，而

非同步計數器又稱漣波計數器。漣波計數器的特色是本級的時脈輸入信號由前一
級輸出而來。本小節利用 JK 正反器設計 3bit 往上數漣波計數器，以下僅做實作
練習部份做說明。
¾ Step 1：建立新專案，命名 ripple_up
¾ Step 2：建立繪圖檔，命名 ripple_up.bdf，取出三個 JK 正反器、7474 及

三個 NOT 閘(因 QUARTUS 內之正反器是正緣觸發，加 NOT 變成負緣觸
發) ，繪圖如圖 5-8-21 所示。

圖 5-8-21 3bit 往上數漣波計數器電路圖
¾ Step 3：編譯電路
¾ Step 4：接腳指定，如圖 5-8-22 所示。再重新編譯電路。

圖 5-8-22 接腳指定畫面
¾ Step 5：下載燒錄
¾ Step 6：排線連接觀察 LED 的變化是否為 000→001→010→011→100→101→

110→111→000。也可單步執行觀察 LED 變化。(此題有加消除彈跳電路)

185
