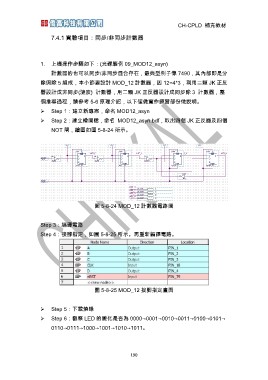

CH-CPLD 補充教材

7.4.1 實驗項目：同步/非同步計數器

1. 上機操作步驟如下：(光碟範例 09_MOD12_asyn)
計數器的也可以同步/非同步混合存在，最典型例子像 7490，其內部即是分

除與除 5 組成，本小節要設計 MOD_12 計數器，因 12=4*3，利用二顆 JK 正反
器設計成非同步(漣波) 計數器，用二顆 JK 正反器設計成同步除 3 計數器，整
個推導過程，請參考 5-6 原理介紹，以下僅做實作練習部份做說明。
¾ Step 1：建立新專案，命名 MOD12_asyn
¾ Step 2：建立繪圖檔，命名 MOD12_asyn.bdf，取出四個 JK 正反器及四個

NOT 閘，繪圖如圖 5-8-24 所示。

圖 5-8-24 MOD_12 計數器電路圖
Step 3：編譯電路
Step 4：接腳指定，如圖 5-8-25 所示。再重新編譯電路。

圖 5-8-25 MOD_12 接腳指定畫面
¾ Step 5：下載燒錄
¾ Step 6：觀察 LED 的變化是否為 0000→0001→0010→0011→0100→0101→

0110→0111→1000→1001→1010→1011。
