機電整合機台常用的元件有：
1.電磁閥：單線圈邊、雙線圈邊電磁閥。
2.真空產生器與真空吸盤。
3.夾爪。
4.液壓缸：不銹鋼氣缸、滑台氣缸、雙軸缸、導桿缸、油壓缸。
5.馬達：DC 迷你型馬達、DC 小型馬達、AC 感應馬達、AC 可逆馬達。

2-1

電磁閥之激磁線圈可分為單線圈邊及雙線圈邊二種，切換閥位(方向控制閥)可分為
二口二位、三口二位、四口二位、五口二位、五口三位等，以下分別說明最常用五口二
位單線圈邊、五口二位雙線圈邊、五口三位雙線圈邊等電磁閥之作動原理。

電磁閥通電時具有切換氣壓通路，以控制氣缸前進後退之功能，其切換原理如圖 2-1
所示，單線圈邊激磁時，切換閥位，復歸藉由彈簧力復歸。

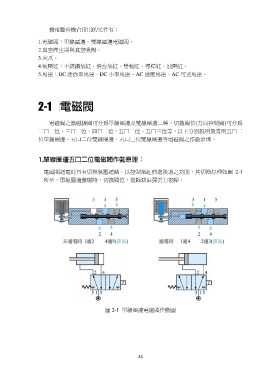

圖 2-1 單線圈邊電磁閥作動圖

26
