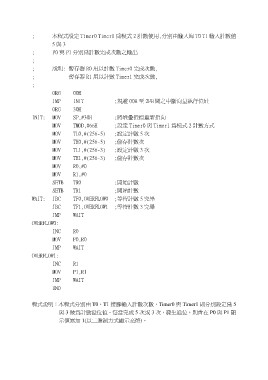

; 本程式設定 Timer0 Timer1 為模式 2 計數使用,分別由輸入埠 T0 T1 輸入計數值

5與3

; P0 與 P1 分別為計數完成次數之輸出

;

; 說明: 暫存器 R0 用以計數 Timer0 完成次數,

; 暫存器 R1 用以計數 Timer1 完成次數,

;

ORG 00H

JMP INIT ;規避 00H 至 2FH 間之中斷向量執行位址

ORG 30H

INIT: MOV SP,#30H ;將堆疊指標重新指向

MOV TMOD,#66H ;設定 Timer0 與 Timer1 為模式 2 計數方式

MOV TL0,#(256-5) ;設定計數 5 次

MOV TH0,#(256-5) ;儲存計數次

MOV TL1,#(256-3) ;設定計數 3 次

MOV TH1,#(256-3) ;儲存計數次

MOV R0,#0

MOV R1,#0

SETB TR0 ;開始計數

SETB TR1 ;開始計數

WAIT: JBC TF0,OVERFLOW0 ;等待計數 5 完畢

JBC TF1,OVERFLOW1 ;等待計數 3 完畢

JMP WAIT

OVERFLOW0:

INC R0

MOV P0,R0

JMP WAIT

OVERFLOW1:

INC R1

MOV P1,R1

JMP WAIT

END

程式說明：本程式分別由 T0、T1 接腳輸入計數次數，Timer0 與 Timer1 則分別設定為 5
與 3 做為計數溢位值。每當完成 5 次或 3 次，發生溢位，則會在 P0 與 P1 顯
示值累加 1(以二進制方式顯示亮燈)。
